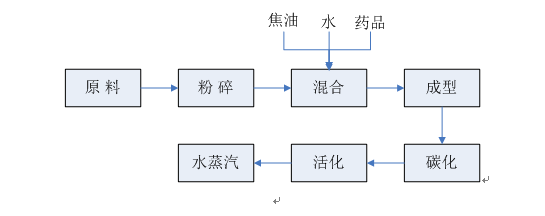

原理和应用气体法（Ｈ２Ｏ、ＣＯ２）制造苏州空气净化活性炭对环境污染小，便于大量生产。但气体法生产的活性炭，其孔隙分布偏小，导致气相吸附时：BWC（丁烷工作容量）低；液相吸附时；无法脱除水中较大分子的污染物。本方法是在气体法产生的基础上，在物料中加入少量（2%—6%）碱金属的卤化物和碱金属的氧化物搅拌均匀，然后干燥、粉碎、成型，利用这些物质在高温下（800℃—950℃）对碳的腐蚀作用，使活性炭的孔隙分布加宽。制造工艺流程如下：
实例1、以煤为原料：过程和圆柱状活性炭生产一样，仅在混合过程中加进2%—6%（WT）的碱金属卤化物。
效果如图1。图1中的1号曲线，苯吸附量为70%，而BWC=8.26g/100ml；
2号曲线，苯吸附量为68%，而BWC=9.0g/100ml；
实例2，在生产过程中加入2%—6%的碱金属氧化物后，使废水中的岗果红（分子量696.68）和曲利本蓝（分子量960.8）的去除率大为提高。 扩孔效果图 3)技术的成熟度和和先进性 该技术目前在国内处于技术领先水平，并进行了中试及大生产。生产的产品已提供给浙江平湖自来水公司等水厂用于自来水的深度处理。使用后用户反馈的意见为：各项性能指标都优于没有经过加药扩孔的活性炭。企业应用该技术所需配置的设备本企业现有活性炭生产设备即可进行生产，更多详情新闻资讯请登录www.vikenton.com
